四热管+自然吸气散热 耕昇GTX560关羽版评测

  2010年在中端主流游戏显卡市场上，GTX460无疑是当红小生，凭借着出色的超频性及游戏性能吸引了广大游戏爱好者的关注，但公版预设频率过低及发热量也一直是不少厂商研发非公版的难题。经过接近一年的技术发展，Fermi迎来了第二代核心GF110，改良后的GF110系列核心拥有更优秀的超频性及功耗、发热控制，继中高端的GTX560 Ti推出数月后，NV于5月中旬发布了另一款基于GF114核心的GTX560，取代的正是热门的GTX460的地位。GTX560虽然在核心规格上和GTX460保持一致，但是发热量和功耗都较上一代有了较好的控制，频率也得以大幅度提高，一经发布，不少厂商即投入到其非公版产品研发当中。

耕昇GTX560关羽版

  在GTX560发布的当天，著名的显卡厂商耕昇就同步发布了一款非公版产品--GTX560关羽版。该卡延续了耕昇三国系列的经典命名及曾经在GTX570、GTX560 Ti上使用过的自然吸气散热技术，并打出了1399元的低价，一时间成为了中高端市场的焦点之一。近日，这款显卡送达了天极华南评测室，下面就让小编为大家详解这款关公GTX560有何特色。

  耕昇GTX560关羽版采用了非公版的PCB设计，正面完全被巨大的自然吸气散热器所覆盖，该散热器采用了耕昇的特色吸气设计，在外面看不到风扇，但四根热管也显示出了这款散热的威力。散热器非常巨大，需要占用两个半卡槽的位置。

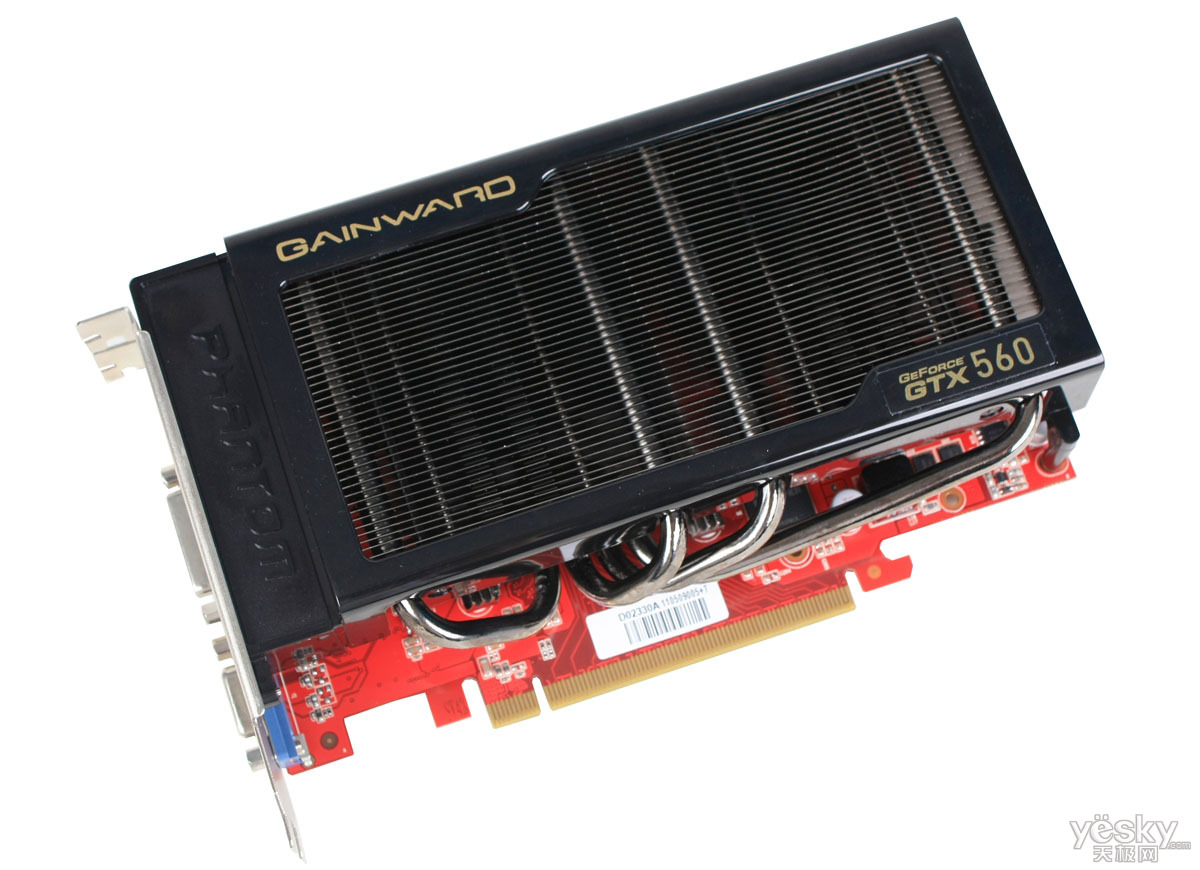

显卡正面外观

显卡侧面

PCB背面

  在接口方面，耕昇GTX560关羽版采用了HDMI+DVI+VGA的全接口设计，基本上能满足目前市面上主流的显示器搭配，用户可以轻松组建高清或游戏平台。

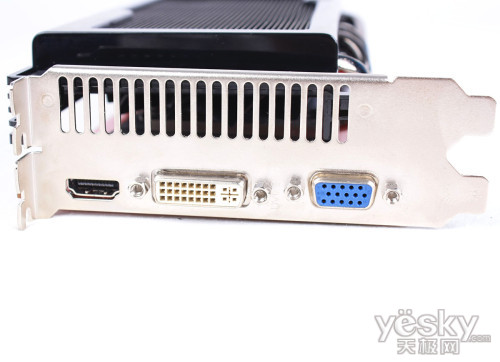

输出接口

  供电部分，耕昇GTX560关羽采用了4+1相的加强式供电设计，每相配备一上两下共三个安森美SO-8封装的MOS管，相比传统的MOS管拥有更优秀的电气性能。供电部分全部采用了来自日本尼吉康的FP系列固态电容，主控芯片为位于显卡背面的安森美NCP5395T。

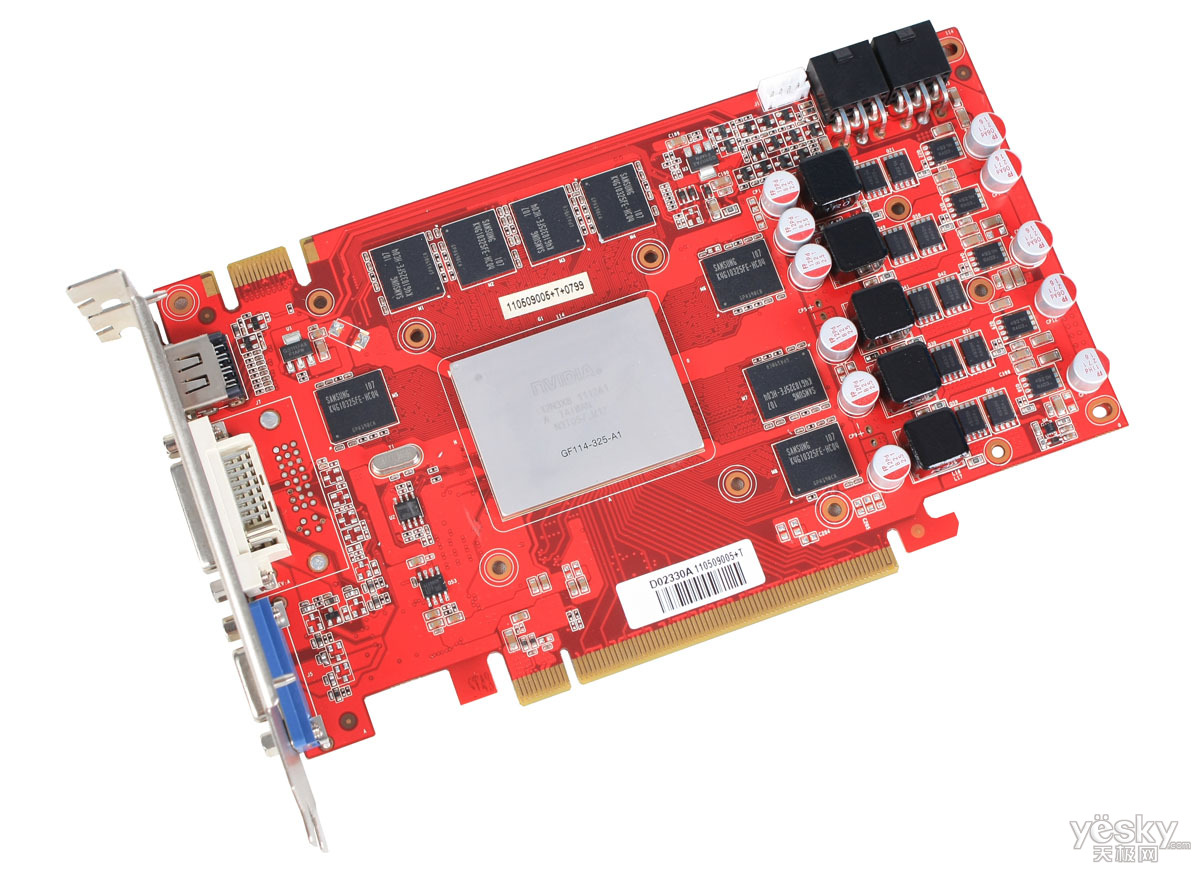

显卡PCB正面

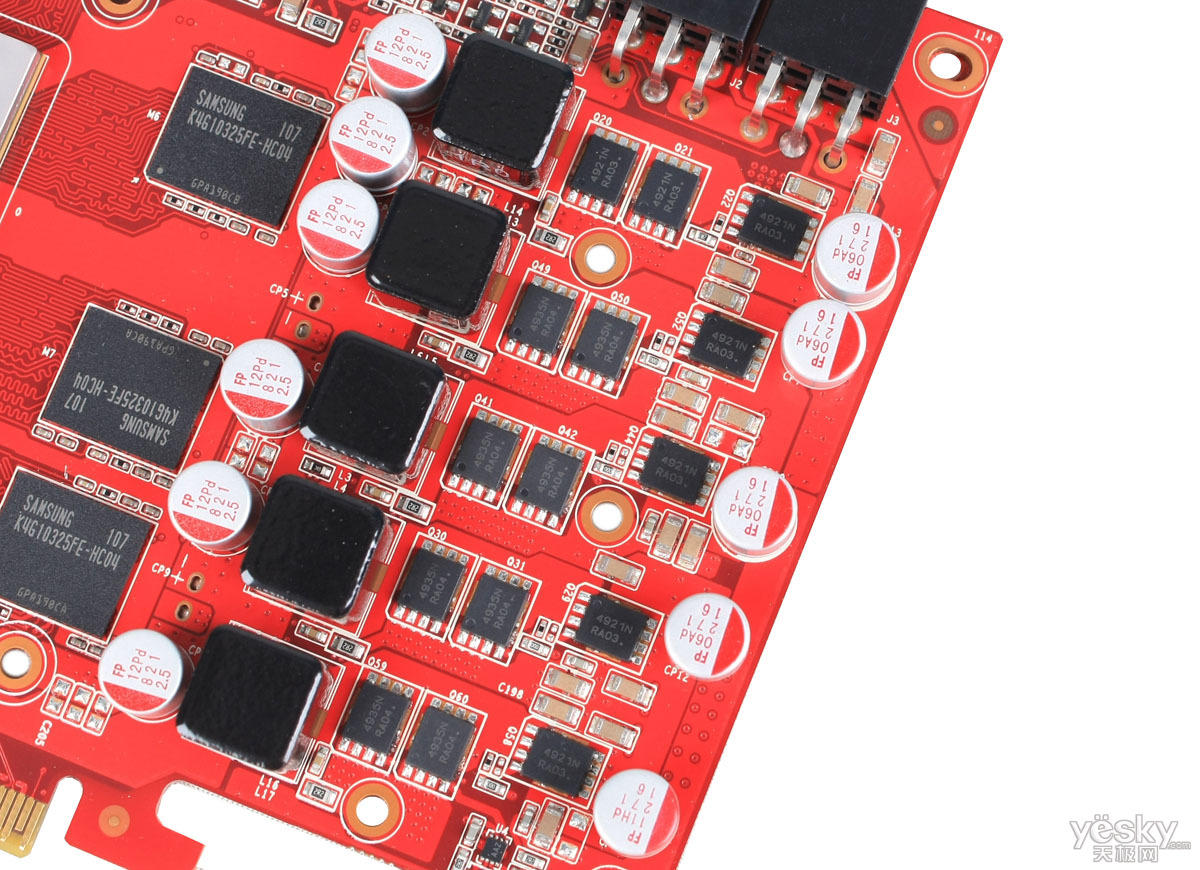

4+1相供电

NCP5395T供电控制芯片

  核心部分，耕昇GTX560关羽版采用的是40纳米工艺制程的GF114-325-A1核心，具备336个CUDA处理核心，56个纹理单元及32个光栅单元，支持最新的DirectX 11与Shader Model 5.0，还支持NVIDIA自身特色的CUDA、PhysX物理加速、3D显示以及PureVideo高清硬件加速技术。

GF114-325-A1核心

  显存方面，该卡采用的是来自三星的0.4ns GDDR5高速显存颗粒，正面8颗组成了256bit/1024M的规格，预设频率为822/4040MHz，从此前评测的GTX560来看，这个频率相对保守，还存在很大的超频空间。

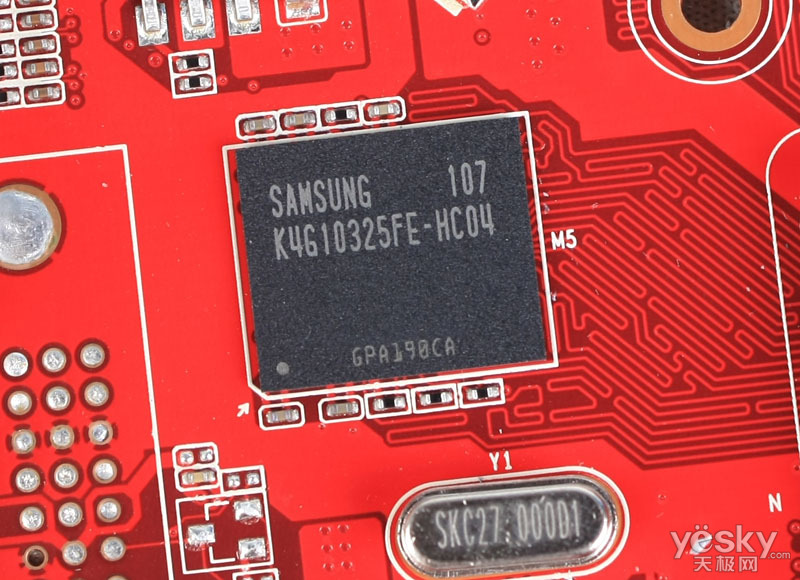

三星GDDR5 0.4ns显存颗粒

  耕昇GTX560关羽版的最大特色就是采用了独家研发的自然吸气散热系统，这款散热曾经在发热更大的GTX570及GTX560 Ti上使用过，表现非常出色，用在GTX560上当然没有问题。这次依然沿用了四热管+双8CM风扇的设计，风扇位于散热片后，并非传统的下吹式，这样设计更有利于噪音控制，散热效果也更为出色。

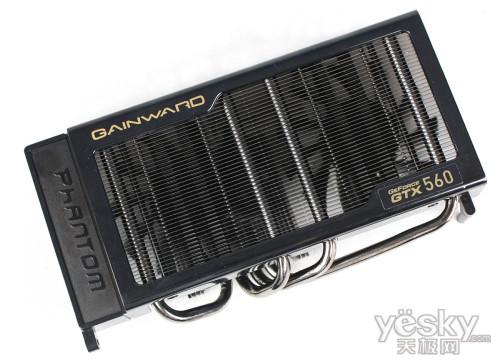

自然吸气散热系统

散热器背面，底座打磨较光滑

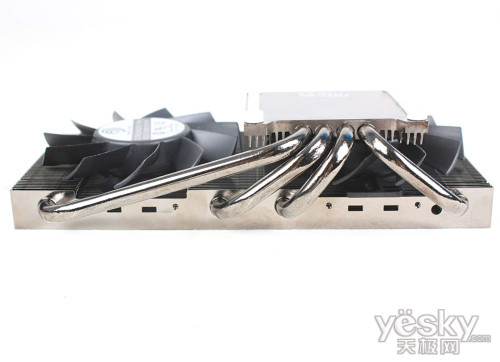

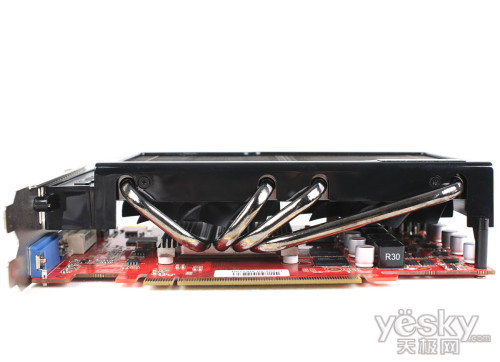

散热器侧面，风扇位于散热片后

热管焊接工艺出色

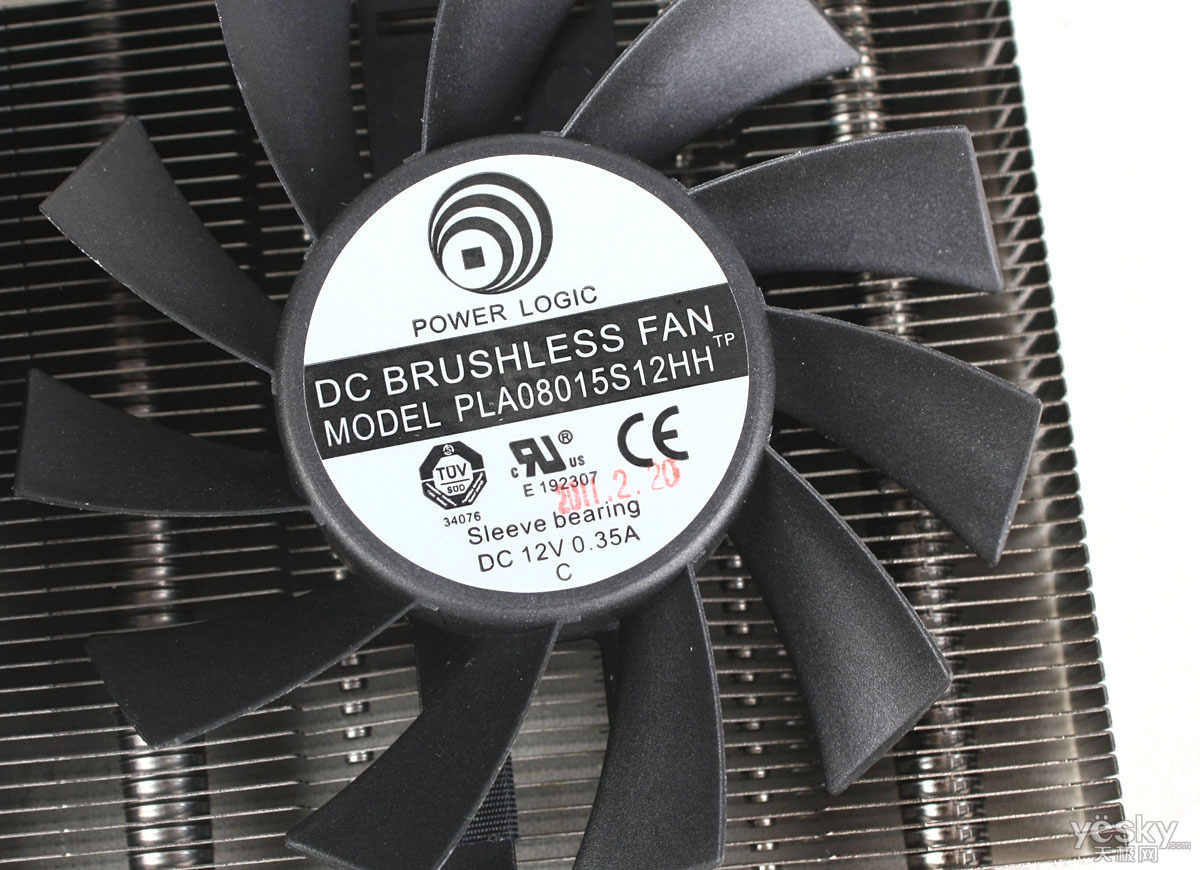

双12V 0.35A的8CM风扇，最大转速3500转/分

  硬件测试平台简介

  为了其他配件不会造成瓶颈，我们采用了最新的SNB架构的i5 2500K搭配华擎的顶级P67主板，并将其超频至4.4GHz，内存方面也是金士顿的HyperX系列顶级DDR3 2133内存，驱动采用最新版本的GeForce 275.50，整个平台性能非常强劲。

 

 

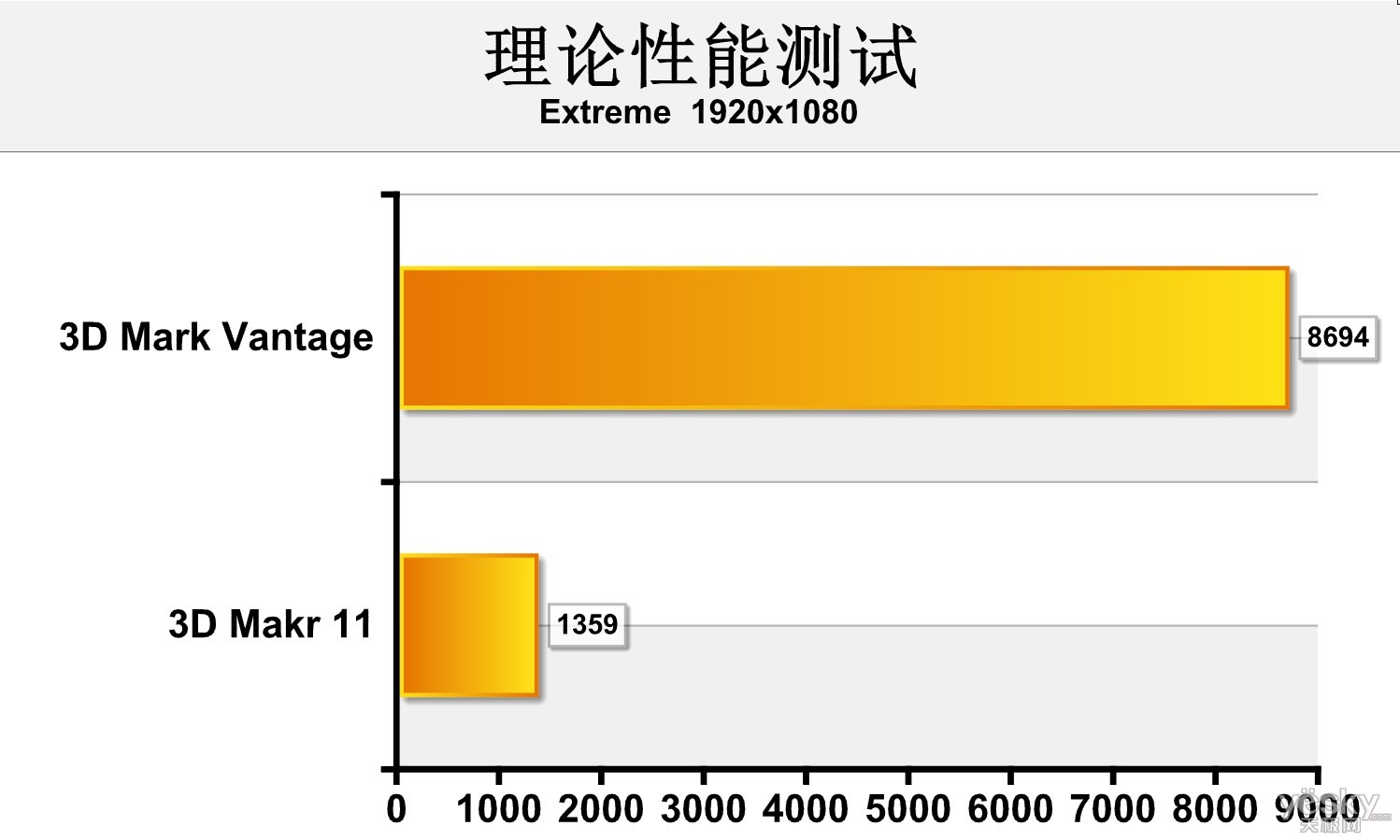

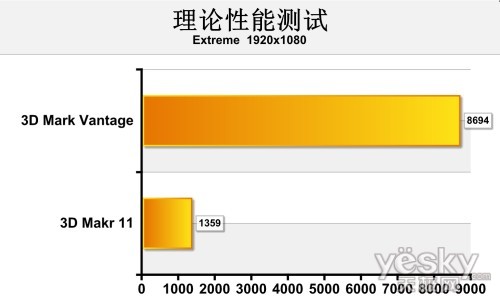

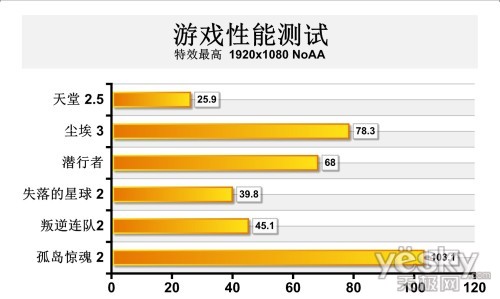

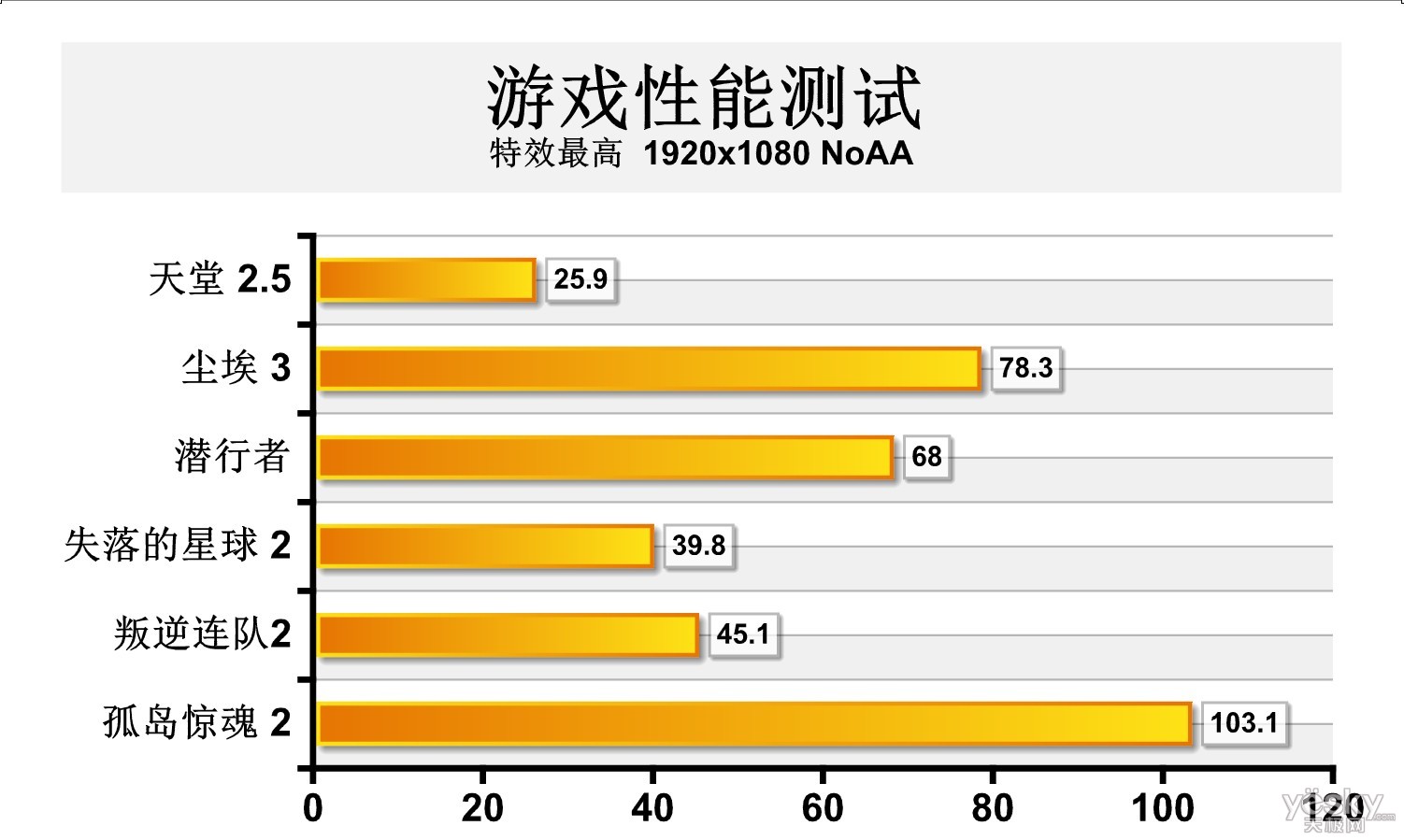

  测试成绩汇总

  从测试成绩来看，耕昇GTX560关羽版大幅超越了GTX460和HD6870，基本上可以在1080的高清分辨率下玩转主流游戏，而且820MHz的核心频率和4040MHz的显存频率都相对保守，相信超频至900MHz以上后还可以获得10-15%左右的提升。

  温度测试及总结

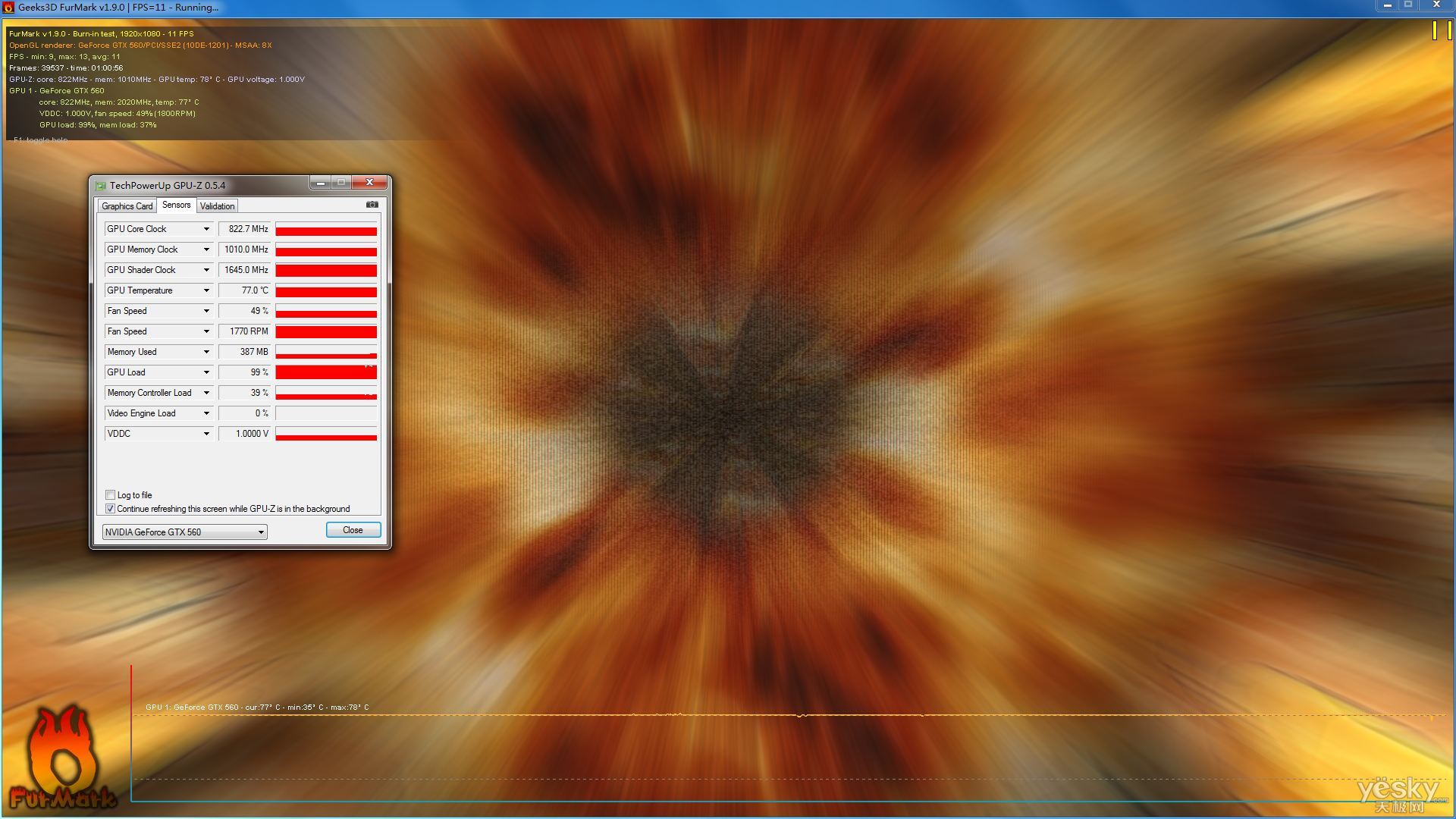

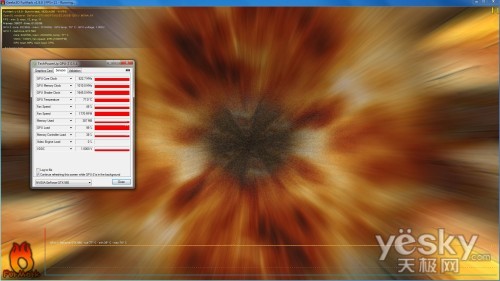

Furmark极限烤机一小时后仅为77度

  得益于4热管和自然吸气的散热器，耕昇GTX560关羽版满载烤机一小时后核心温度仅为77度，相比公版散热器有了大幅改进，自然吸气散热的效果非常出色，而且此时的风扇转速仅为50%的1700转/分，非常安静，几乎听不到噪音。

耕昇GTX560关羽版表现不俗

  从各项测试来看，耕昇GTX560关羽版的表现还是比较出色的，从做工和性能上来看在GTX560产品中都属于中上水平，特别是创新技术的自然吸气散热系统，让显卡可以在炎热的夏天中保证低温稳定工作，此外耕昇还提供了3年免费质保，免除了消费者的后顾之忧，加上近期仅1399元还送4G内存的价格更是让其性价比飙升，在市场上非常有竞争力。
